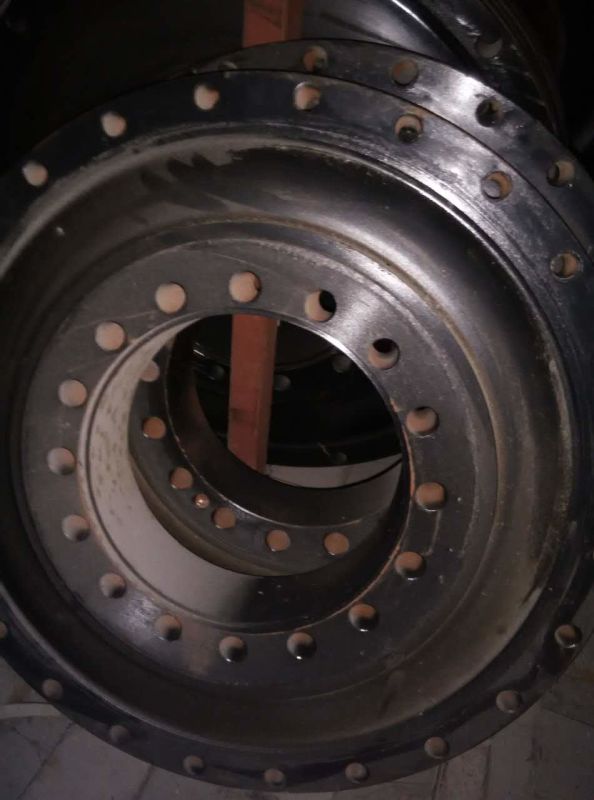

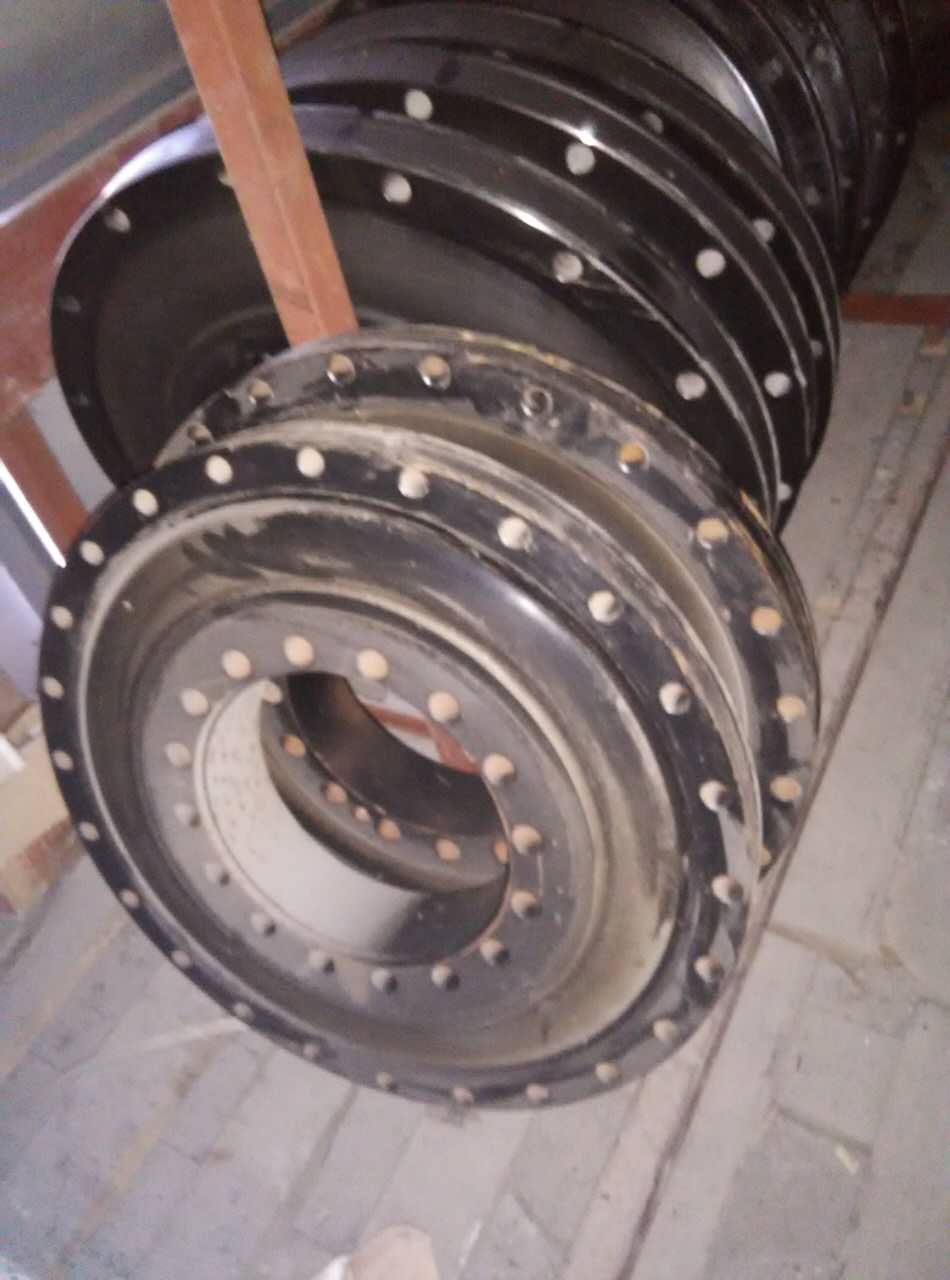

XL系列弹性联轴器
是按我国按系列化和通用化原则设计研制的第一代高弹性联轴器。
采用XL系列高弹性联轴器，我们将免费为客户进行扭振计算，提供扭振计算书。
并为柴油机厂和船厂进行选型计算服务，提供船舶设计咨询和动力装置设计咨询服务。
XL系列弹性联轴器可适用于各种动力装置 ：
1、船用主推进装置。
2、发电机组。
3、泥泵、小泵、压气机等各种动力装置。
4、电动机，液力转动的机车、轧钢机、搅拌机等动力装置。
| XL系列高弹性联轴器外形尺寸、重量、惯量表： | |||||||||||||||||||
|
产品型号
|
测定扭距
|
主要尺寸
|
转动惯量
|
重量
|
|||||||||||||||
|
Tkn
|
D1
|
D2
|
D3
|
D4
|
D5
|
D6
|
G1
|
Z1
|
G2
|
Z2
|
L
|
L1
|
L2
|
L3
|
L4
|
外部J1
|
内部J2
|
W
|
|
|
KN.m
|
mm
|
kg.m2
|
Kg
|
||||||||||||||||
|
XL7
|
0.686
|
295
|
275
|
240
|
250
|
150
|
130
|
12
|
12
|
11
|
12
|
150
|
10
|
5
|
12
|
10
|
0.142
|
0.035
|
20
|
|
XL11
|
1.078
|
335
|
315
|
275
|
285
|
170
|
145
|
12
|
16
|
13
|
12
|
170
|
10
|
5
|
15
|
10
|
0.275
|
0.069
|
30
|
|
XL18
|
1.764
|
390
|
365
|
320
|
330
|
190
|
165
|
12
|
16
|
13
|
12
|
200
|
12
|
5
|
20
|
10
|
0.511
|
0.154
|
45
|
|
XL28
|
2.744
|
440
|
415
|
370
|
380
|
220
|
180
|
14
|
16
|
17
|
12
|
230
|
15
|
5
|
20
|
15
|
1.013
|
0.333
|
70
|
|
XL40
|
3.920
|
490
|
456
|
410
|
420
|
250
|
210
|
14
|
16
|
17
|
12
|
265
|
15
|
5
|
25
|
15
|
1.738
|
0.576
|
100
|
|
XL55
|
5.390
|
530
|
500
|
450
|
460
|
290
|
240
|
14
|
24
|
17
|
16
|
300
|
15
|
5
|
30
|
20
|
2.539
|
1.032
|
135
|
|
XL75
|
7.350
|
600
|
565
|
510
|
520
|
320
|
270
|
18
|
16
|
21
|
12
|
315
|
15
|
5
|
30
|
20
|
4.344
|
1.765
|
180
|
|
XL110
|
10.78
|
680
|
640
|
580
|
600
|
380
|
320
|
18
|
24
|
21
|
16
|
355
|
20
|
10
|
35
|
20
|
8.840
|
3.335
|
265
|
|
XL150
|
14.70
|
760
|
720
|
640
|
655
|
420
|
370
|
22
|
16
|
25
|
12
|
380
|
25
|
10
|
35
|
20
|
14.502
|
5.557
|
350
|
|
XL180
|
17.64
|
810
|
770
|
690
|
705
|
450
|
400
|
22
|
16
|
25
|
12
|
410
|
25
|
10
|
35
|
25
|
19.602
|
8.148
|
415
|
|
XL240
|
23.52
|
860
|
820
|
750
|
765
|
480
|
430
|
22
|
24
|
25
|
16
|
440
|
25
|
10
|
40
|
25
|
26.425
|
12.56
|
500
|
|
XL300
|
29.40
|
950
|
900
|
820
|
835
|
530
|
460
|
26
|
16
|
31
|
12
|
475
|
30
|
10
|
40
|
30
|
45.476
|
19.381
|
700
|
|
XL400
|
39.20
|
1000
|
950
|
870
|
885
|
570
|
500
|
26
|
24
|
31
|
16
|
515
|
30
|
10
|
45
|
30
|
60.736
|
26.949
|
845
|
|
XL560
|
54.88
|
1120
|
1060
|
970
|
980
|
600
|
520
|
32
|
16
|
37
|
12
|
580
|
30
|
10
|
50
|
30
|
98.584
|
47.883
|
1185
|
|
XL710
|
69.58
|
1200
|
1140
|
1030
|
1050
|
650
|
570
|
32
|
24
|
37
|
16
|
695
|
40
|
10
|
60
|
40
|
149.968
|
69.774
|
1540
|
|
XL900
|
88.20
|
1290
|
1220
|
1100
|
1120
|
700
|
620
|
38
|
16
|
49
|
16
|
825
|
50
|
10
|
80
|
40
|
248.678
|
102.42
|
2140
|
| XL系列高弹性橡胶联轴器技术数据： | |||||||||||
|
产品型号
|
马力转速
|
额定扭矩
|
瞬时最大
扭矩 |
最大允许的
交变扭矩 |
最大允许
转速 |
MO时
扭转角度 |
Mmax时
扭转角 |
静态扭转
刚度 |
使用时允许位移值
|
||
|
轴向
|
径向
|
角度
|
|||||||||
|
Ne/n
|
TKN
|
Tmax
|
Tw5
|
Nmax
|
(O/)o
|
(O/)max
|
C
|
X
|
Y
|
0(-)
|
|
|
–
|
KN.m
|
KN.m
|
KN.m
|
min(-1)
|
度
|
度
|
*10(6)
N.cm/rad |
MM
|
MM
|
度
|
|
|
XL7
|
0.098
|
1.666
|
1.715
|
+-0.172
|
4000
|
10
|
25
|
0.392
|
0.7
|
1.2
|
3.2
|
|
XL11
|
0.154
|
1.078
|
2.695
|
+-0.270
|
3800
|
10
|
25
|
0.617
|
0.8
|
1.5
|
3.2
|
|
XL18
|
0.251
|
1.764
|
4.410
|
+-0.441
|
3500
|
10
|
25
|
1.009
|
0.9
|
1.7
|
3.2
|
|
XL28
|
0.391
|
2.744
|
6.860
|
+-0.686
|
3000
|
10
|
25
|
1.568
|
1.0
|
2.0
|
3.2
|
|
XL40
|
0.559
|
3.920
|
9.800
|
+-0.980
|
2800
|
10
|
25
|
2.244
|
1.2
|
2.2
|
3.2
|
|
XL55
|
0.768
|
5.390
|
13.475
|
+-1.348
|
2500
|
10
|
25
|
3.084
|
1.3
|
2.4
|
3.2
|
|
XL75
|
1.047
|
7.350
|
18.375
|
+-1.838
|
2200
|
10
|
25
|
4.214
|
1.4
|
2.6
|
3.2
|
|
XL110
|
1.536
|
10.780
|
26.850
|
+-2.695
|
1950
|
10
|
25
|
6.174
|
1.6
|
3.0
|
3.2
|
|
XL150
|
2.094
|
14.700
|
36.750
|
+-3.675
|
1750
|
10
|
25
|
8.418
|
1.8
|
3.2
|
3.2
|
|
XL180
|
2.513
|
17.640
|
44.100
|
+-4.410
|
1650
|
10
|
25
|
10.104
|
2.0
|
3.6
|
3.2
|
|
XL240
|
3.351
|
23.520
|
58.800
|
+-5.880
|
1500
|
10
|
25
|
13.475
|
2.2
|
4.0
|
3.2
|
|
XL300
|
4.189
|
29.400
|
73.500
|
+-7.350
|
1400
|
10
|
25
|
16.856
|
2.4
|
4.4
|
3.2
|
|
XL400
|
5.585
|
39.200
|
98.000
|
+-9.800
|
1300
|
10
|
25
|
22.462
|
2.6
|
4.8
|
3.2
|
|
XL560
|
7.819
|
54.880
|
137.200
|
+-13.720
|
1200
|
10
|
25
|
31.448
|
2.8
|
5.2
|
3.2
|
|
XL710
|
9.913
|
69.580
|
173.950
|
+-17.395
|
1100
|
10
|
25
|
39.866
|
3.0
|
5.8
|
3.2
|
|
XL900
|
2.566
|
88.200
|
220.500
|
+-22.050
|
1000
|
10
|
25
|
50.539
|
3.0
|
6.2
|
3.2
|
