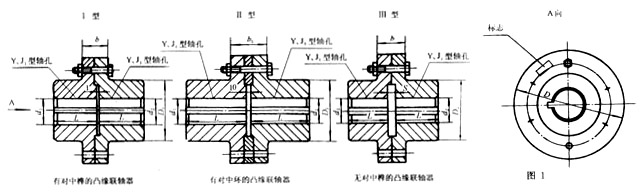

本联轴器已列为国家标准GB5843-86，适用于联接两同轴线传动轴系。传递公称扭矩为10～20000N.m。
| 型号 | 公称扭矩 Tn(N·m) |
许用转速[n] r/min |
轴孔直径 d(H7) |
轴孔长度 L | D | L0 |
|
|
||||||
| Y型 | J J1型 | |||||||||||||
| 铁 | 钢 | 铁 | 钢 | Y型 | J J1型 | |||||||||
| YL1 YLD1 | 10 | 8100 | 13000 | 10-11 | 10-11 | 25 | 22 | 71 | 54 | 48 | 1.00 | 0.0018 | ||
| 12-14 | 12-14 | 32 | 27 | 68 | 58 | |||||||||
| 16-18 | 16-18 | 42 | 30 | 88 | 64 | |||||||||
| 20 | 20-22 | 52 | 38 | 108 | 80 | |||||||||
| YL2 YLD2 | 16 | 7200 | 12000 | 12-14 | 12-14 | 32 | 27 | 80 | 68 | 58 | 1.5 | 0.0035 | ||
| 16-19 | 16-19 | 42 | 30 | 88 | 64 | |||||||||
| 20 | 20-22 | 52 | 38 | 108 | 80 | |||||||||
| YL3 YLD3 | 25 | 6400 | 10000 | 14 | 14 | 32 | 27 | 90 | 68 | 58 | 2.00 | 0.0060 | ||
| 16-19 | 16-19 | 42 | 30 | |||||||||||
| 88 | 64 | |||||||||||||
| 20-22 | 20-24 | 52 | 38 | 108 | 80 | |||||||||
| 25 | 62 | 44 | 128 | 92 | ||||||||||
| YL4 YLD4 | 40 | 5700 | 9500 | 18-19 | 18-19 | 42 | 30 | 100 | 88 | 64 | 3.00 | 0.0093
|
||
| 20-24 | 20-24 | 52 | 38 | 108 | 80 | |||||||||
| 25 | 25-28 | 62 | 44 | 128 | 92 | |||||||||
| YL5 YLD5 | 63 | 5500 | 9000 | 22-24 | 22- 24 | 52 | 38 | 105 | 108 | 80 | 4.00 | 0.013 | ||
| 25-28 | 25-28 | 62 | 44 | 128 | 92 | |||||||||
| 30-32 | 30-36 | 82 | 60 | 168 | 124 | |||||||||
| YL6 YLD6 | 100 | 5200 | 8000 | 24 | 24 | 52 | 38 | 110 | 108 | 80 | 5.00 | 0.017 | ||
| 25-28 | 25-28 | 62 | 44 | 128 | 92 | |||||||||
| 30 | 30-36 | 82 | 60 | 168 | 124 | |||||||||
| YL7 YLD7 | 160 | 4800 | 7600 | 28 | 28 | 62 | 44 | 120 | 128 | 92 | 6.00 | 0.029 | ||
| 30-38 | 30-38 | 82 | 60 | 168 | 124 | |||||||||
| – | 40 | 112 | 82 | 221 | 172 | |||||||||
| YL8 YLD8 | 250 | 4300 | 7000 | 32-38 | 32-38 | 82 | 60 | 130 | 169 | 125 | 8.00 | 0.043 | ||
| 40-42 | 40-42 | 112 | 84 | 229 | 173 | 8.00 | ||||||||
| YL9 YLD9 | 630 | 4100 | 6800 | 38 | 38 | 82 | 60 | 140 | 160 | 175 | 10.00 | 0.064 | ||
| 112 | 84 | 229 | 173 | |||||||||||
| 40-48 | 40-50 | |||||||||||||
| YL10 YLD10 | 630 | 3600 | 6000 | 45-55 | 45-56 | 160 | 13.00 | 0.122 | ||||||
| – | 60 | 142 | 107 | 289 | 219 | |||||||||
| YL11 YLD11 | 1000 | 3200 | 5300 | 50-56 | 50-56 | 112 | 84 | 180 | 229 | 173 | 19.00 | 0.205 | ||
| 60-65 | 60-70 | 142 | 107 | 289 | 219 | |||||||||
| YL12 YLD12 | 1600 | 2900 | 4700 | 60-75 | 60-75 | 200 | 31.00 | 0.443 | ||||||
| – | 80 | 172 | 132 | 349 | 269 | 0.463 | ||||||||
| YL13 YLD13 | 2500 | 2600 | 4300 | 70-75 | 70-75 | 142 | 107 | 220 | 289 | 219 | 38.00 | 0.646 | ||
| 80-85 | 80- 85 | 172 | 132 | 349 | 269 | |||||||||
| YL14 YLD14 | 4000 | 2300 | 4800 | 80-95 | 80-95 | 172 | 132 | 250 | 350 | 270 | 59.00 | 1.535 | ||
| 100 | 100-110 | 212 | 167 | 430 | 340 | |||||||||
| YL15 YLD15 | 6300 | 2000 | 3400 | – | 90-95 | 172 | 132 | 290 | 350 | 270 | 95.00 | 89.59 | ||
| 100-120 | 100-125 | 212 | 167 | 430 | 340 | |||||||||
| YL16 YLD16 | 10000 | 1800 | 3000 | 120- 125 | 100-125 | 340 | 129.00 | 2.845 | ||||||
| – | 130-140 | 252 | 202 | 510 | 410 | |||||||||
| YL17 YLD17 | 14000 | 1600 | 2600 | – | 120-125 | 212 | 167 | 380 | 430 | 340 | 175.00 | 9.139 | ||
| 130-150 | 130-150 | 252 | 202 | 510 | 410 | |||||||||
| – | 160 | 302 | 242 | 610 | 490 | |||||||||
| YL18 YLD18 | 20000 | 1400 | 2300 | – | 140-150 | 252 | 202 | 420 | 510 | 410 | 265.00 | 17.833 | ||
| – – – | 160-180 | 302 | 242 | 610 | 490 | |||||||||
