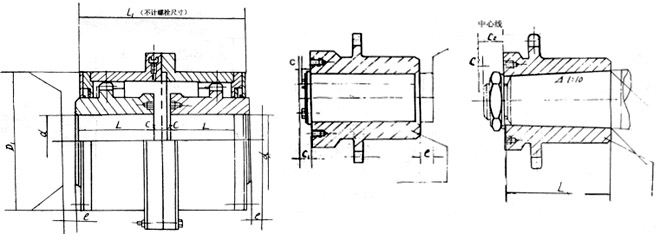

CL型齿式联轴器

国标与部标 01/05/2013 10:19 1,141

本联轴器为Q/ZB104-73标准，适用于联接两水平同轴线传动轴系。具有一定的补偿两相对偏移的性能，传递公称扭矩为710～1000000N.m。

型号	Y与J型轴孔		z型轴孔		允许最大扭矩(公斤/米)	允许最大转速(转/分)	内齿圈联接螺栓数量	模数M	齿数Z	CL型齿轮联轴器(Q/ZB104-73)尺寸								最大重量(公斤)	飞轮力距(公斤/米²)
型号	d最小	d最大	d_Z最小	d_Z最大	允许最大扭矩(公斤/米)	允许最大转速(转/分)	内齿圈联接螺栓数量	模数M	齿数Z	D1	L	L₂	L₁	C	C₁	C₂	e	最大重量(公斤)	飞轮力距(公斤/米²)
CL1	18	40	30	38	71	3780	6	2.5	30	110	55	55	115	2.5	11	18	12	7.50	0.12
CL2	30	50	40	55	140	3000	6	2.5	38	125	70	80	145	2.5	13	22	12	11.37	0.21
CL3	40	60	40	55	315	2400	6	3	40	150	85	80	170	2.5	15	25	18	20.95	0.42
CL4	45	75	60	75	560	2000	8	3	48	175	105	105	215	2.5	17	28	18	34.90	0.85
CL5	50	90	80	95	800	1680	8	3	56	200	115	130	235	5	22	35	25	51.93	1.8
CL6	60	105	–	–	1180	1500	8	4	48	230	125	–	255	5	25		25	68.70	2.8
CL7	65	120	100	120	1900	1270	10	4	56	260	140	165	285	5	25	40	30	95.30	4.6
CL8	80	140	130	150	2360	1140	10	4	62	290	160	200	325	5	30	45	30	129.50	8.3
CL9	90	160			3000	1000	10	6	46	330	165		335	5	30		30	168.50	14.2
CL10	110	180			5000	850	12	6	56	390	180		365	5	30		30	254.20	28
CL11	120	220			7100	750	12	8	48	445	200		405	5	35		35	378.00	55
CL12	140	250			10000	660	14	8	54	490	240		435	5	38		35	528.10	85
CL13	160	280			15000	600	14	10	48	555	260		525	7.5	45		40	749.00	160
CL14	180	320			20000	540	16	10	54	610	280		565	7.5	50		40	944.00	215
CL15	200	360			25000	480	18	10	58	660	320		645	7.5	50		40	1278.03	325
CL16	230	400			37500	425	18	12	56	755	350		705	10			50	1816.20	600
CL17	260	450			56000	380	20	12	64	855	400		805	10			50	2681.10	1140
CL18	300	500			75000	330	20	12	72	950	450		905	10			50	3529.00	1600
CL19	350	560			10000	300	22	12	80	1050	485		975	10			60	4801.50	2700

CL型齿式联轴器 JB/ZQ4218-86
