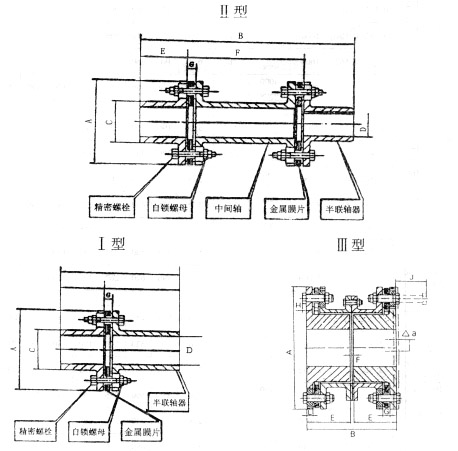

本联轴器已列为国家标准GB3931-83，适用于联接两同轴线的传动轴系，具有补偿轴向和角向位移能力大，适用于恶劣环境高温300℃以下工作，传递公称扭矩为40～50000N.m。
金属膜片联轴器，具有吸振、隔振、耐磨等性能，结构合理，维修方便、零件数量少。可用于正反转、变载荷，超支频繁的高速大功率转动。多年来在航空、船舶、军工、化工、工业泵、风机、造纸、印刷等行业广泛采用。
| 型号 | 功率/转速
kw/ r/min |
公称扭矩
(N.m) |
最大许用转速
(r/min) |
最大许用补偿量 | A
mm |
B
mm |
C
mm |
D
mm |
E
mm |
F
mm |
C
mm |
|
| 角向(max)mm | 轴向(max)mm | |||||||||||
| D4-6
ZD4-6 |
0.006/0.004 | 40 | 4500
21000 |
1 | 2.5 | 86 | 150 | 54 | 38 | 45 | 60 | 7.2 |
| D4-14
ZD4-14 |
0.014/0.010 | 100 | 4300
19000 |
1 | 2.8 | 96 | 180 | 60 | 42 | 50 | 80 | 8.4 |
| D4-22
ZD4-22 |
0.022/0.016 | 160 | 4100
16000 |
1 | 3.4 | 120 | 240 | 79 | 55 | 65 | 110 | 9.5 |
| D4-44
ZD4-44 |
0.044/0.032 | 315 | 4000
14000 |
1 | 3.9 | 130 | 260 | 85 | 60 | 75 | 110 | 10.7 |
| D4-112
ZD4-112 |
0.112/0.082 | 800 | 3800
13000 |
1 | 4.5 | 146 | 300 | 97 | 70 | 85 | 130 | 11.1 |
| D4-142
ZD4-142 |
0.142/0.104 | 1000 | 3600
10000 |
1 | 5.9 | 176 | 310 | 108 | 75 | 90 | 130 | 13.6 |
| D4-220
ZD4-220 |
0.220/0.162 | 1600 | 3000
9500 |
1 | 6.4 | 196 | 360 | 125 | 90 | 105 | 150 | 15.6 |
| D4-350
ZD4-350 |
0.350/0.257 | 2500 | 3000
8400 |
1 | 7.5 | 226 | 390 | 140 | 100 | 120 | 150 | 16.2 |
| D6-280
ZD6-280 |
0.28/0.21 | 2000 | 3000
9500 |
2/3 | 3.1 | 196 | 320 | 125 | 85 | 100 | 120 | 12.6 |
| D6-440
ZD6-440 |
0.44/0.32 | 3150 | 3000
8400 |
2/3 | 3.4 | 226 | 360 | 140 | 100 | 120 | 120 | 13.5 |
| D6-560
ZD6-560 |
0.56/0.41 | 4000 | 3000
7700 |
2/3 | 3.5 | 246 | 390 | 160 | 110 | 130 | 130 | 14.8 |
| D6-880
ZD6-880 |
0.88/0.65 | 6300 | 3000
6900 |
2/3 | 4.0 | 276 | 430 | 175 | 120 | 145 | 140 | 15.75 |
| D6-1100
ZD6-1100 |
1.10/0.81 | 8000 | 3600
6400 |
2/3 | 4.25 | 296 | 470 | 195 | 135 | 160 | 150 | 17.15 |
| D6-1400
ZD6-1400 |
1.40/1.03 | 10000 | 2400
6000 |
2/3 | 4.5 | 316 | 500 | 210 | 145 | 170 | 160 | 18.8 |
| D6-2200
ZD6-2200 |
2.20/1.62 | 16000 | 2200
5200 |
2/3 | 5.4 | 366 | 560 | 235 | 160 | 190 | 180 | 21.2 |
| D6-3500
ZD6-3500 |
3.50/2.57 | 25000 | 2000
4800 |
2/3 | 5.7 | 396 | 620 | 260 | 190 | 210 | 200 | 23.9 |
| D8-2200
ZD8-2200 |
2.20/1.62 | 16000 | 2600
6400 |
1/2 | 1.6 | 296 | 470 | 195 | 140 | 165 | 140 | 19.45 |
| D8-2800
ZD8-2800 |
2.80/2.06 | 20000 | 2400
6000 |
1/2 | 2.0 | 316 | 520 | 210 | 150 | 180 | 160 | 21.8 |
| D8-3500
ZD8-3500 |
3.50/2.57 | 25000 | 2200
5600 |
1/2 | 2.4 | 336 | 550 | 220 | 155 | 185 | 180 | 24.0 |
| D8-4400
ZD8-4400 |
4.40/3.24 | 31500 | 2100
5300 |
1/2 | 2.6 | 356 | 590 | 235 | 160 | 195 | 200 | 25.85 |
| D8-5600
ZD8-5600 |
5.60/4.12 | 40000 | 2000
5000 |
1/2 | 2.8 | 376 | 640 | 250 | 170 | 210 | 220 | 27.55 |
| D8-7100
ZD8-7100 |
7.10/5.22 | 50000 | 1900
4800 |
1/2 | 3.0 | 396 | 690 | 260 | 180 | 230 | 230 | 28.9 |
