CL型齿式联轴器 JB/ZQ4218-86

国标与部标 12/05/2012 16:19 1,076

CL型齿式联轴器 JB

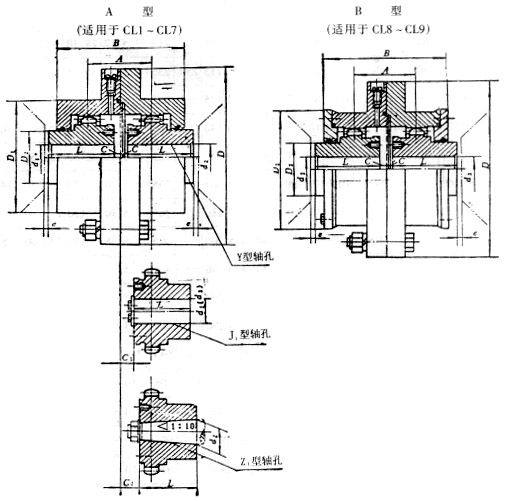

本联轴器列为JB/ZQ4218-86标准，适用于联接两水平同轴线传动轴系。具有一定补偿两轴相对偏移的性能，传递公称扭矩为710～1000000N.m。

型号 公称扭矩

Tn(N.m)

 许用转速n

r/min

 轴孔直径

d1 d2 dz

 轴孔长度 A B D D1 D2 C C1 C2 e 转动惯量

(kg.m2)

　

 质量(kg)
Y J1 Z1

L
mm
CL1 710 3780 18 19 42 30 49 106 170 110 55 16 18.5 – 12　 0.03 　7.8
20 22 24 52 48
6 18.5 18.5
25 28 62 44
2.5 14 18.5
30 32 35 38 82 60
11 –
40 112 84
CL2 1400 3000 30 32 35 38 82 60 75 134 185 125 70 2.5 13 22 12　 0.05 　12.5
40 42 45 112 84 28
48 50 112 84
CL3 3150 2400 40 42 45 112 84 92 170 220 150 90 2.5 15 28 18　 0.13 　26.9
48 50 55 56 112 84 36
60 142 107
CL4 5600 2000 45 48 50 112 84 125 200 250 175 110 2.5 21 28 18　 0.21 　34.9
55 56 112 84 36
60 63 65 70 142 107 17
71 75 142 107
CL5 8000 1680 50 55 56 112 84 145 220 290 200 130 5　 30 40 25 0.45 　55.8
60 63 65 70 142 107
71 75 142 107
80 85 90 172 132
CL6 11200 1500 60 63 65 142 107 160 246 320 230 140 5　 25 – 25 0.70 　79.9
70 71 75 142 107
80 85 90 95 172 132
100 110 212 167
CL7 18000 1270 65 70 71 75 142 107 185 286 350 260 170 5　 40 40 　30 1.15 　109.5
80 85 90 95 172 132 25 25
100 110 120 212 167
CL8 22400 1140 80 85 90 95 172 132 210 325 380 315 190 5　 35 　45 30 2.33 　133.8
100 110 120 125 212 167 30
130 140 252 202
CL9 28000 1000 90 95 172 132 220 335 430 365 210 5　 40  　 30 3.55 　171
100 110 120 125 212 167 30
130 140 150 252 202
160 302 242
CL10 50000 850 110 120 125 312 167 245 365 490 420 260 5　 30   30 7.00 　275.8
130 140 150 252 202
160 170 180 302 242
CL11 71000 750 120 125 212 167 280 405 545 470 330 5　 40 　  35 13.75 　385
130 140 150 252 202 35
160 170 180 302 242
190 200 220 352 282
CL12 100000 660 140 150 252 202 350 485 590 520 340 5　 45 　  35 21.25 　693
160 170 180 302 242 38
190 200 220 352 282
240 250 410 330
CL13 140000 600 160 170 180 302 242 375 424 680 590 380 7.5　 45   40 798.3 　985
190 200 220 352 282
240 250 260 410 330
280 180 470 380
CL14 200000 540 180 302 242 405 565 730 650 420 　7.5 50   40 976.6 　1256
190 200 220 352 282
240 250 260 410 330
280 300 320 470 380
CL15 250000 480 200 220 352 282 480 644 780 700 480 　7.5 50   40 1182.5 　1687
240 250 260 410 330
280 300 320 470 380
340 360 550 450
CL16 355000 425 240 250 260 410 330 535 720 900 785 530 　10     50 1182.5 　2415
280 300 320 470 280
340 360 380 550 450
400 650 540
CL17 560000 380 260 410 330 625 800 1000 885 630 　10     50 2700 　3566
280 300 320 470 380
340 360 380 550 450
400 420 440 450 650 540
CL18 710000 330 300 320 470 380 710 900 1100 990 710 　10     50 3669 　4729
340 360 380 550 450
400 420 440 450 650 540
460 480 500 650 540
CL19 1000000 300 360 380  550 450 730 910 1250 1090 800 　15     60 5138 　6481
400 420 440 450 650 540
460 480 500 800 680
530 560 800 680
