一,结构原理

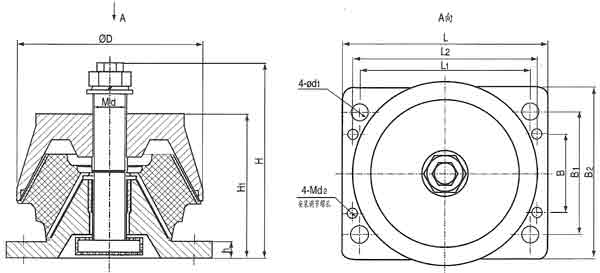

YZ系列锥形减震器的结构如图所示,由上盖、下座和中间的锥体橡胶所成。上、中、下三个圆锥体由中间一个螺栓成一体。
该系列锥形减震器可在不改变其外形尺寸和安装尺寸的前提下，通过改变橡胶弹性元件的硬度，可获得具有不同刚度的减震器。且减震器的静态压缩变形量为7±2mm，同时减震器的垂向固有频率为8±2hz。
二、安装说明
先用四只螺栓把减震器安装在公共底座上，放下设备直到全部重量由减震器承担，检验中间一个连接螺栓是否能自由转动，如果不能自由转动，则应该部分地卸下减震器的负载，直到所有减震器在完全负载的条件下调整螺栓能自由转动。
检验所安装的减震器是否水平，负载分配是否均匀，每个减震器负载的高度（自由高度减去变形量），负载后的高度偏差不能大于1mm
| YZ型减震器外形尺寸： | |||||||||||||
|
产品型号
|
最大载荷（kg）
|
D(mm)
|
H(mm)
|
H1(mm)
|
h(mm) |
L(mm)
|
L1(mm)
|
L2(mm)
|
B(mm) | B1(mm) | B2(mm) | d1(mm) | d2(mm) |
|
YZ-65
|
65
|
65
|
100
|
60
|
14 |
89
|
65
|
/
|
79 | 55 | / | 12 | / |
| YZ-100 | 100 | 100 | 112 | 76 | 16 | 120 | 100 | 107 | 80 | 60 | 32 | 12 | 8 |
|
YZ-150
|
500
|
150
|
170
|
120
|
16 |
160
|
150
|
/
|
120 | 90 | / | 14 | / |
|
YZ-195
|
1500
|
195
|
194
|
133.5
|
16 |
230
|
190
|
200
|
180 | 140 | 90 | 18 | 8 |
|
YZ-224
|
2500
|
224
|
215
|
193
|
22 |
245
|
205
|
152
|
210 | 182 | 150 | 21 | 14 |
